Czujnik temperatury do pieca gazowego monitoruje ciepło w urządzeniu i przekazuje informacje do sterownika. Z jego pomocą piec może prawidłowo regulować płomień, utrzymywać ustawioną temperaturę oraz zapewniać bezpieczną pracę. Uszkodzony czujnik może powodować wahania temperatury, częste wyłączanie pieca lub błędy na wyświetlaczu. Wymianę najlepiej powierzyć wykwalifikowanemu serwisantowi.
Czujnik temperatury w piecu gazowym odpowiada za przekazywanie informacji o temperaturze wody, wymiennika lub spalin do układu sterowania.
Na podstawie tego sygnału sterownik reguluje pracę palnika, pompy obiegowej i zabezpieczeń. Gdy pomiar jest błędny, urządzenie może wyłączać się, pracować nierówno albo nie osiągać zadanej temperatury. Ten tekst jest przeznaczony dla właścicieli kotłów gazowych, osób analizujących komunikaty błędów oraz użytkowników, którzy chcą rozpoznać nieprawidłowości przed wezwaniem serwisanta. Samodzielna ocena objawów nie zastępuje kontroli technicznej (szczególnie gdy pojawia się zapach gazu, przegrzewanie lub problem z odprowadzaniem spalin).
Rodzaje czujników temperatury w piecu gazowym i ich zadania
W kotłach gazowych stosuje się przede wszystkim termistory NTC, czyli elementy, których opór elektryczny zmienia się wraz z temperaturą. Mogą mierzyć temperaturę wody na zasilaniu i powrocie instalacji, temperaturę wymiennika, zasobnika ciepłej wody użytkowej albo powietrza zewnętrznego.
W niektórych urządzeniach występuje także czujnik spalin, współpracujący z zabezpieczeniem przed przegrzaniem.
Rodzaj czujnika wpływa na sposób awarii, ale objawy często są podobne:
| Rodzaj czujnika | Obszar pomiaru | Możliwe skutki usterki |
|---|---|---|
| NTC zasilania | Woda opuszczająca wymiennik | Wyłączanie palnika, błędna regulacja mocy |
| NTC powrotu | Woda wracająca z instalacji | Niestabilna praca i niewłaściwa modulacja |
| Czujnik zasobnika | Temperatura ciepłej wody użytkowej | Brak dogrzewania albo przegrzewanie wody |
| Czujnik spalin | Temperatura gazów spalinowych | Zadziałanie zabezpieczenia i blokada kotła |
Objawy awarii czujnika temperatury w piecu gazowym
Uszkodzenie może wynikać z przerwania przewodu, zwarcia, zawilgocenia złącza, zabrudzenia miejsca montażu albo utraty właściwego kontaktu z rurą. Czasem sam element pomiarowy jest sprawny, lecz problem powoduje wiązka przewodów lub moduł sterujący. Jak rozpoznać sytuację, w której kocioł reaguje na nieprawidłowy odczyt?
Najczęściej obserwowane symptomy obejmują:
- częste uruchamianie i zatrzymywanie palnika bez wyraźnej przyczyny,
- gwałtowne wahania wskazywanej temperatury,
- brak osiągania temperatury ustawionej na regulatorze,
- nadmierne nagrzewanie wody lub szybkie przechodzenie kotła w blokadę,
- pojawianie się kodu błędu związanego z pomiarem temperatury,
- brak prawidłowego przygotowania ciepłej wody użytkowej.
Można porównać wskazania kotła z rzeczywistym zachowaniem instalacji. Jeśli wyświetlacz pokazuje niską temperaturę, a rury są bardzo gorące, czujnik albo jego dobranie może przekazywać błędny sygnał. Diagnostyka wymaga pomiaru rezystancji zgodnie z dokumentacją konkretnego urządzenia oraz sprawdzenia przewodów. Przy kotle gazowym takie czynności powinien wykonać uprawniony serwisant (przede wszystkim gdy konieczny jest demontaż obudowy lub kontrola elementów spalinowych).
Rodzaje czujników temperatury w piecach gazowych i ich zastosowanie

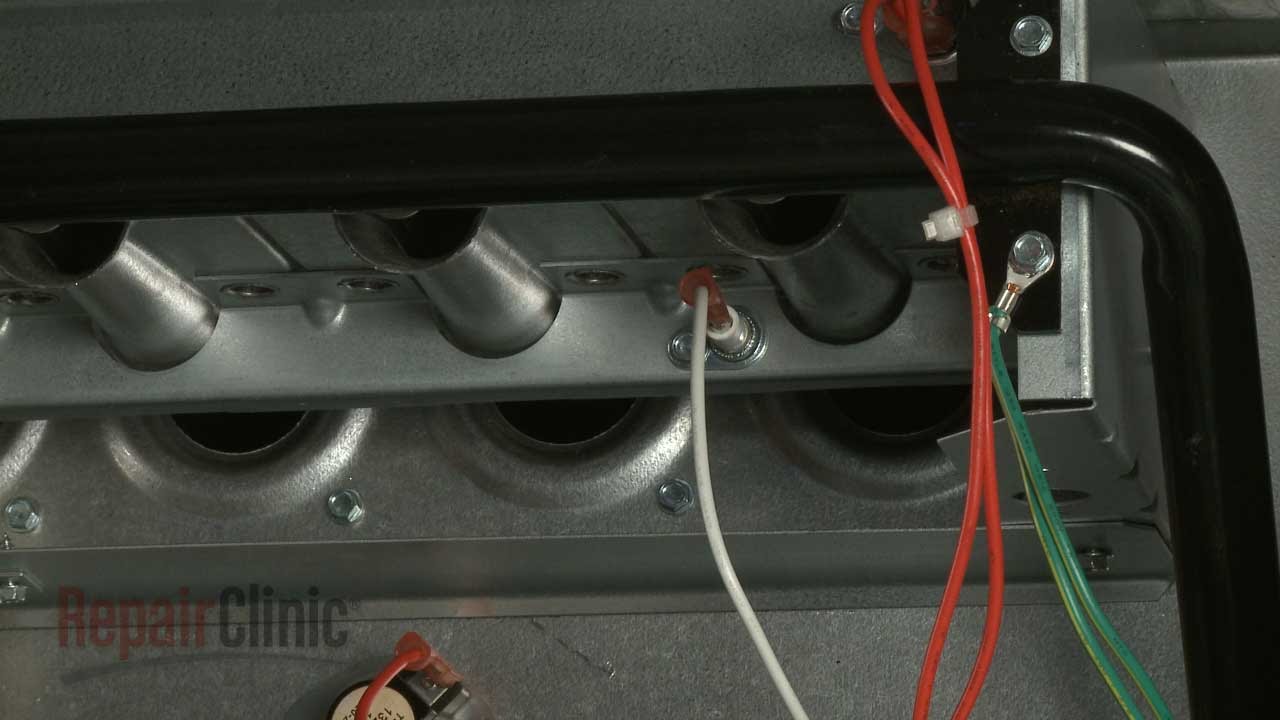

W piecach gazowych stosuje się parę typów elementów pomiarowych, ponieważ temperatura jest kontrolowana w różnych punktach urządzenia. Innego czujnika wymaga palnikinnego wymiennik ciepła, a jeszcze innego przewód spalinowy lub instalacja centralnego ogrzewania. Termopara pełni przede wszystkim funkcję zabezpieczenia przeciwwypływowego. Jej końcówka znajduje się w płomieniu pilota. Pod wpływem ciepła powstaje niewielkie napięcie, które podtrzymuje elektromagnes w zaworze gazowym. Gdy płomień zgaśnie, termopara stygnie, napięcie zanika, a zawór odcina dopływ gazu. Nie jest to precyzyjny regulator temperatury pomieszczenia, lecz element kontroli obecności płomienia.
W nowszych kotłach i piecach często pracują termistory, przede wszystkim typu NTC.
Ich rezystancja zmienia się wraz z temperaturą. Sterownik wykorzystuje ten sygnał do regulowania mocy palnika, kontroli temperatury wody na zasilaniu i powrocie oraz ochrony wymiennika przed przegrzaniem. Termistor może być zamontowany w króćcu, tulei pomiarowej albo na powierzchni przewodu.
Spotyka się także czujniki rezystancyjne, w których zmiana temperatury powoduje zmianę oporu elektrycznego. W urządzeniach grzewczych stosuje się je tam, gdzie potrzebny jest stabilny i powtarzalny pomiar.
Osobną grupę stanowią termostaty bimetaliczne. Działają przełączająco: po osiągnięciu określonej temperatury rozłączają obwód, na przykład wentylatora, palnika lub zabezpieczenia termicznego.
Jak termopara zabezpiecza palnik gazowy?
Termopara musi być prawidłowo ustawiona względem płomienia i mieć sprawne dobranie z zaworem. Jej uszkodzenie może powodować gaśnięcie palnika po Nietypowe zachowanie kotła często zaczyna się od błędnego odczytu temperatury, lecz podobne symptomy mają także inne usterki.
Czujnik NTC zmienia swoją rezystancję wraz z temperaturą, a elektronika kotła wykorzystuje ten sygnał do sterowania mocą palnika i pompą obiegową. Przerwa w obwodzie, zwarcie, korozja styków albo poluzowane przewody mogą zostać wykryte jako błąd pomiaru.
Najczęstsze sygnały uszkodzenia czujnika:
- kocioł szybko się wyłącza lub uruchamia ponownie bez wyraźnej przyczyny,
- temperatura na wyświetlaczu gwałtownie zmienia się albo pozostaje nienaturalnie stała,
- pojawia się kod błędu związany z temperaturą, przegrzaniem lub obiegiem grzewczym,
- ciepła woda użytkowa jest naprzemiennie zbyt gorąca i zbyt chłodna.
| Objaw | Możliwa powód | Znaczenie diagnostyczne |
|---|---|---|
| Brak stabilnej temperatury | Błędny pomiar czujnika | Do sprawdzenia czujnik i przewody |
| Kod awarii | Przerwa lub zwarcie obwodu | Potrzebny odczyt instrukcji serwisowej |
| Przegrzewanie kotła | Nieprawidłowa kontrola temperatury | Wymaga szybkiej diagnostyki |
| Częste włączanie palnika | Niestabilny sygnał pomiarowy | Możliwy czujnik, przepływ lub sterowanie |
Objawy awarii czujnika temperatury w piecu gazowym mogą przypominać zapowietrzenie instalacji, zabrudzony wymiennik, problem z pompą albo niewłaściwe ciśnienie w obiegu.
Sam kod błędu nie zawsze wystarcza do potwierdzenia usterki. Serwisant sprawdza połączenia, rezystancję czujnika, temperaturę rzeczywistą oraz reakcję sterownika.
Nie należy zwierać przewodów ani omijać zabezpieczenia termicznego. Jeśli kocioł wyłącza się z powodu przegrzania, pojawia się zapach gazu lub nietypowe odgłosy, urządzenie trzeba wyłączyć i skontaktować się z uprawnionym serwisem.
Uszkodzony czujnik temperatury może wyłączyć piec gazowy, ale nie jest to regułą w każdym urządzeniu.
Sterownik kotła kontroluje temperaturę wody grzewczej, powrotu, spalin albo pomieszczenia – zależnie od rodzaju zastosowanego czujnika. Gdy odczyt jest niewiarygodny, zanika lub wykracza poza bezpieczny zakres, automatyka może przerwać pracę palnika i zablokować kocioł. Najczęściej wyłączenie jest reakcją ochronną, a nie objawem uszkodzenia samego palnika. Piec może wtedy wyświetlić kod błędu, uruchamiać się tylko na krótko, nie podgrzewać wody albo przechodzić w awaryjny tryb pracy. Zdarza się też, że kocioł działa, lecz temperatura jest niestabilna, grzejniki pozostają zimne lub urządzenie zbyt często się włącza i wyłącza.
Czy uszkodzony czujnik temperatury wyłącza piec gazowy zawsze?
Nie. Reakcja zależy od typu czujnika, sposobu jego podłączenia oraz oprogramowania sterownika. Awaria czujnika temperatury centralnego ogrzewania może spowodować natychmiastową blokadę, ponieważ kocioł nie jest w stanie prawidłowo nadzorować nagrzewania wymiennika. Uszkodzenie czujnika temperatury ciepłej wody użytkowej może jednak ograniczyć tylko przygotowanie wody, w czasie gdy ogrzewanie pomieszczeń nadal będzie działać.
Podobne objawy wywołuje przerwany przewód, zaśniedziałe złącze, wilgoć we wtyczce albo niewłaściwy opór elektryczny elementu NTC.
Dlatego sam fakt, że piec się wyłącza, nie potwierdza jeszcze awarii czujnika. Serwisant sprawdza kod błędu, połączenia oraz pomiar oporności czujnika w określonej temperaturze. Analizuje także ciśnienie w instalacji, przepływ wody i działanie zabezpieczenia przed przegrzaniem.
Jak postąpić, gdy piec wyłącza się z powodu czujnika?
Można odczytać komunikat z wyświetlacza i wykonać pojedynczy reset zgodnie z instrukcją urządzenia.
Nie wolno zwierać przewodów ani omijać zabezpieczenia, ponieważ grozi to przegrzaniem kotła i poważną awarią. Jeśli blokada powraca, potrzebna jest kontrola uprawnionego serwisanta. Dotyczy to szczególnie sytuacji, gdy pojawia się zapach gazu, nietypowe odgłosy lub ślady przegrzania.
