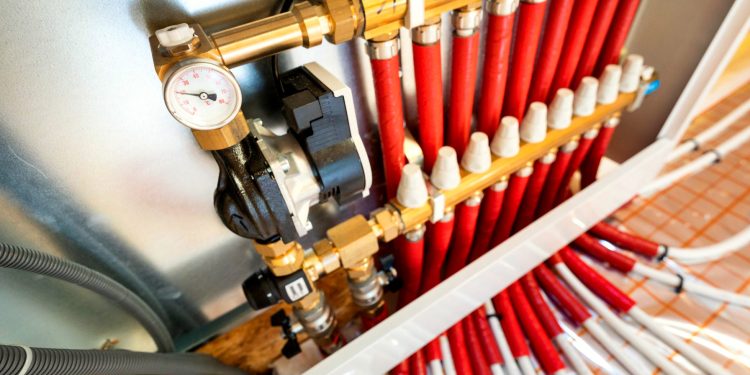

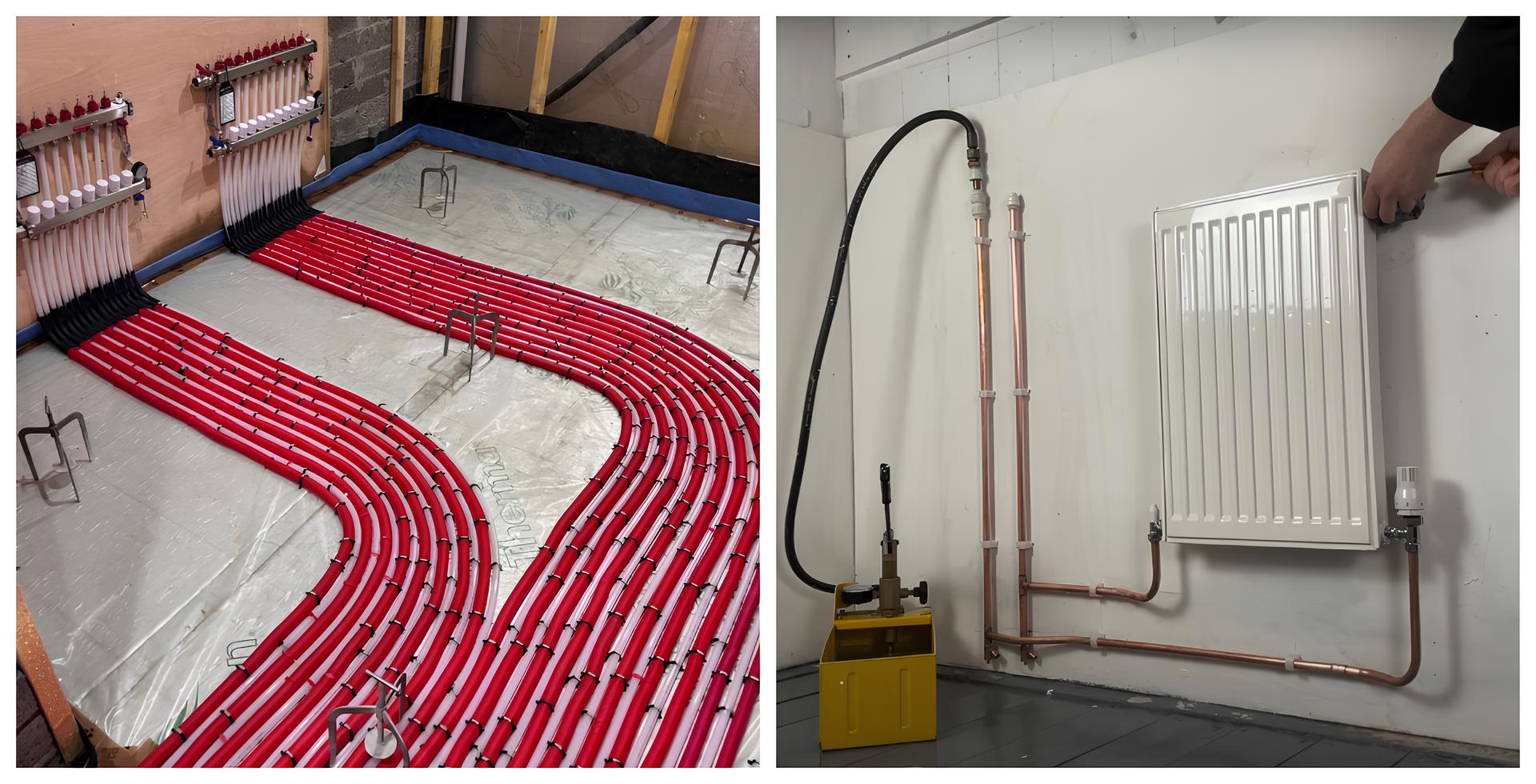

Rozdzielacz ogrzewania podłogowego to ważny element instalacji, który bardzo dokładnie dystrybuuje ciepło do każdego pomieszczenia w domu. Urządzenie to, często nazywane manifoldem lub centralą rozdzielczą, zarządza obiegami wtórnymi podłogówki, dając równomierną temperaturę na poziomie 28-35°C. Z jego pomocą woda z kotła (np. gazowego lub pompy ciepła) jest mieszana z chłodziwem, co chroni podłogę przed przegrzaniem. W nowoczesnych systemach, jak te od Herz czy Uponor, stosuje się zawory mieszające z serwonapędami, umożliwiające automatyczną regulację.
Rozdzielacz obsługuje zazwyczaj 4-12 pętli grzewczych (każda o długości 80-120 m), co umożliwia indywidualne sterowanie temperaturą w pokojach. Przepływomierze wizualne ułatwiają kalibrację, a pompa obiegowa o mocy 4-6 m (np. Grundfos UPM3) gwarantuje efektywne krążenie. Według danych z raportu PHU KAN-therm z 2022 r.instalacje z takim rozdzielaczem oszczędzają do 20% energii w porównaniu do grzejników. Jak wybrać model odpowiedni do powierzchni 150 m²?
Jak działa rozdzielacz ogrzewania podłogowego ?
W module mieszającym (podstawowym elemencie specjalistycznym) woda gorąca z obiegu pierwotnego (50-60°C) łączy się z powrotną (30-35°C), osiągając optymalną wielkość dzięki termostatowi bimetalicznemu lub elektronicznemu. System integruje się z regulatorami pokojowymi, jak eQ3 Homematic, umożliwiając zdalne sterowanie via app.
Ważne funkcje rozdzielacza ogrzewania podłogowego:
- Automatyczna regulacja przepływu w zakresie 1-5 l/min na pętlę;
- Ochrona przed legionellą dzięki cyklicznemu podgrzewaniu do 60°C;
- Kompatybilność z rekuperacją i fotowoltaiką dla zeroemisyjnych domów.
Czy instalacja wymaga uprawnień? Tak, zalecany jest monter z certyfikatem SEP. Frazy takie jak „montaż rozdzielacza ogrzewania podłogowego w nowym domu” zyskują renomę – proces trwa 4-6 godzin dla standardowego modelu 8-obiegowego (z pompą i armaturą). W r. sprzedaż wzrosła o 15% wg danych ZGPiP, dzięki dotacjom „Czyste Powietrze”.
Zalety zaawansowanego rozdzielacza do podłogówki?
Urządzenie redukuje straty ciepła o 12-18%, co potwierdza symulacja CFD w programach jak Uponor Planner. „Woda ciepła trafia dokładnie tam, gdzie potrzeba” – podkreśla ekspert z Termomodul. (Np. w łazienkach z matami grzewczymi). Rozważmy główne zyski: Indywidualne strefy termiczne:.
- Oszczędność paliwa dzięki precyzyjnemu dozowaniu;
- Komfort bosej stopy (temperatura podłogi 24-29°C);
- Łatwa rozbudowa o nowe pomieszczenia.
Pompa mieszająca dwudrogowa: zapewnia stabilność hydrauliczną bez zakłóceń w kotłowni. (W systemach hybrydowych z buforem 200 l). Pytanie: Jak uniknąć zapowietrzenia? Regularny odpowietrznik automatyczny co 3 miesiące wystarcza. Integracja z IoT pozwala na harmonogramy, np. +2°C w salonie wieczorem. W instalacjach z r. stosuje się serwomotory 230V z impulsami, synchronizowane z czujnikami podłogowymi.
Rozdzielacz ogrzewania podłogowego stanowi serce każdego systemu wodnego ogrzewania podłogowego, umożliwiając precyzyjne rozprowadzanie ciepła po wszystkich pętlach grzewczych. Jak działa rozdzielacz ogrzewania podłogowego? Urządzenie pobiera ciepłą wodę z kotła o temperaturze nawet 70°C, a następnie dzięki zaworom mieszającym obniża ją do odpowiednich 35-45°C, chroniąc podłogę przed deformacją.
Zasada działania rozdzielacza ogólnie

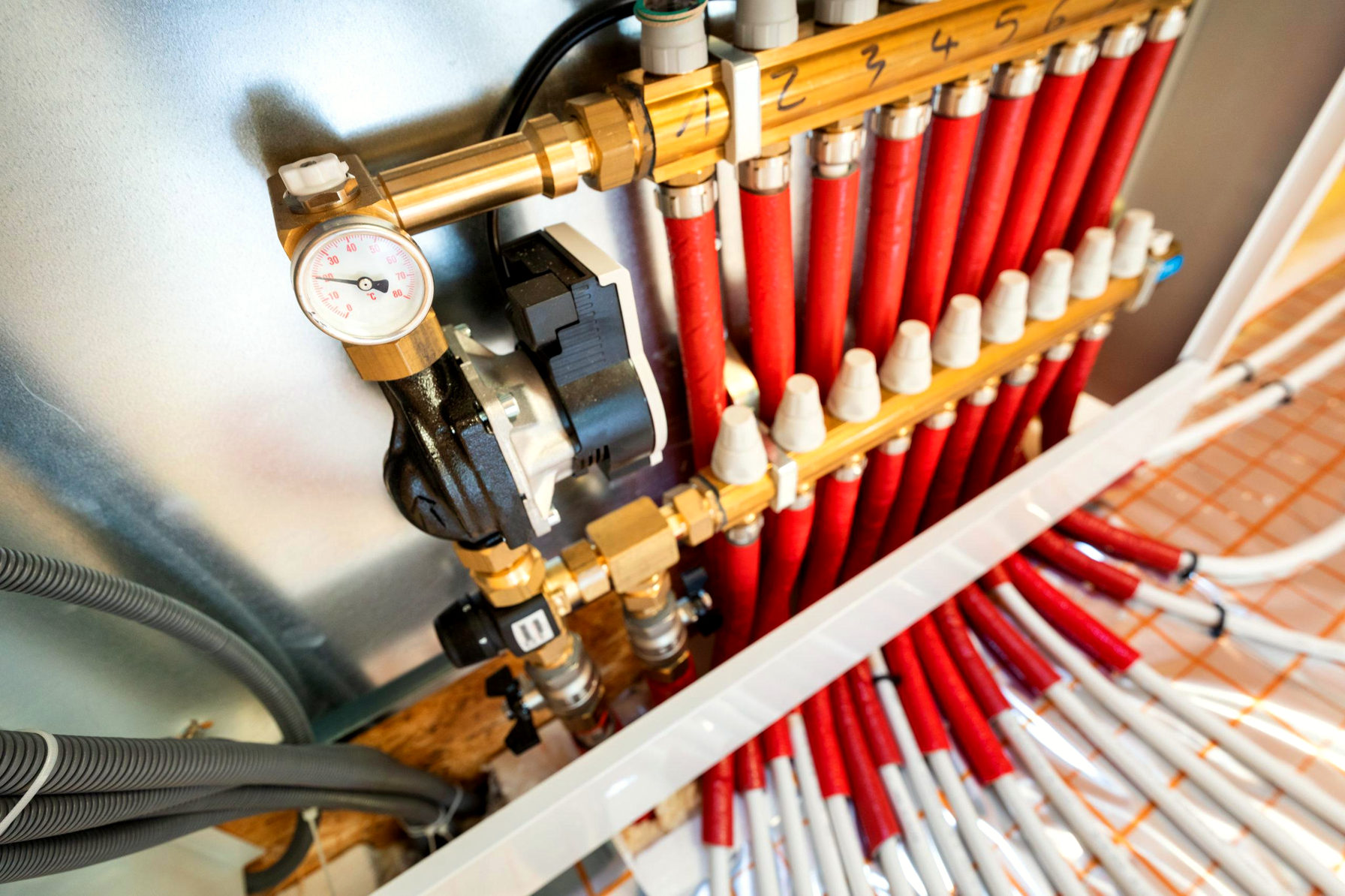

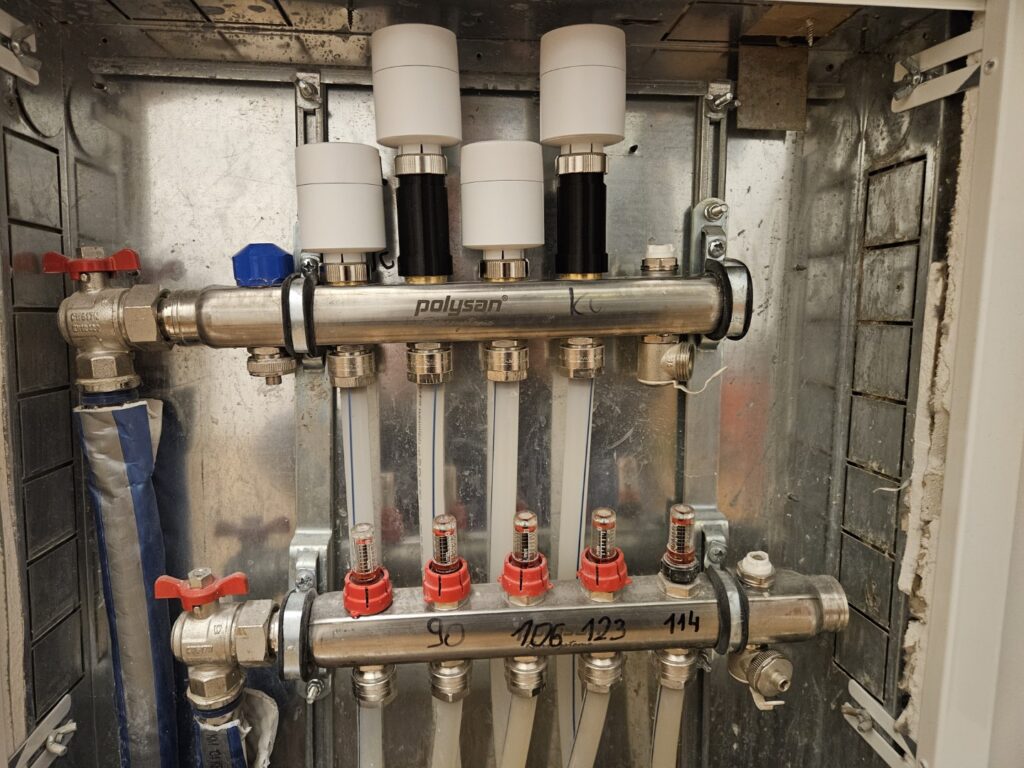

Rozdzielacz składa się z dwóch szyn kolektorowych: zasilającej i powrotnej, połączonych z 4 do 12 obiegami podłogowymi – na przykład w domu o powierzchni 150 m² zazwyczaj stosuje się 6 pętli po 20-30 metrów długości. Pompa obiegowa wymusza ruch wody przez każdy obieg indywidualnie, a przepływomierze pozwalają ustawić identyczny przepływ, np. 2-3 l/min na pętlę, dając równomierne ogrzewanie pomieszczeń. Zawory termostatyczne na wyjściu automatycznie blokują obieg, gdy temperatura w danym pokoju osiągnie zadaną wielkość, co oszczędza energię nawet o 20%. Bez tego elementu woda krążyłaby nierówno, powodując zimne strefy lub przegrzania.
Dlaczego rozdzielacz jest potrzebny w instalacji podłogowej?
Brak rozdzielacza oznaczałby bezpośrednie podłączenie kotła do pętli, co grozi uszkodzeniem rur z PEX lub folii grzewczej przez zbyt wysoką temperaturę. W systemach z buforem ciepła rozdzielacz integruje się z głowicami termoelektrycznymi, reagującymi na sygnał z termostatu w czasie poniżej 3 minut. Rozdzielacz ogrzewania podłogowego jest potrzebny, bo umożliwia niezależną regulację temperatur w różnych strefach domu – parter 28°C, łazienka 32°C – minimalizując straty ciepła i rachunki za ogrzewanie.
Montaż i podłączenie rozdzielacza do instalacji grzewczej to ważny etap w systemie ogrzewania podłogowego. Procedura wymaga dokładności, by zapewnić równomierny rozkład ciepła i uniknąć awarii. Montaż rozdzielacza pozwala na samodzielne wykonanie prac nawet w domach jednorodzinnych o powierzchni do 200 m².
Przygotowanie instalacji hydraulicznej przed montażem
Przed rozpoczęciem podłączenia rozdzielacza do pompy obiegowej sprawdź ciśnienie w układzie – powinno wynosić 1,5-2,5 bara zgodnie z normą PN-EN 1264-4. Wyłącz kocioł i opróżnij instalację z wody, co zapobiega wyciekom. Rozdzielacz z mieszaczem jest zalecany dla obiegów o różnej długości, np. do 100 m pętli. Przytnij rury miedziane lub PEX na wymiar przyłączy, zazwyczaj 3/4 cala. Zabezpiecz złączki taśmą teflonową dla szczelności.
Narzędzia potrzebne:
- Klucz nastawny 24 mm,
- Manometr cyfrowy o zakresie 0-10 bar,
- Imadło montażowe do rur,
- Poziomica laserowa do wyrównania.

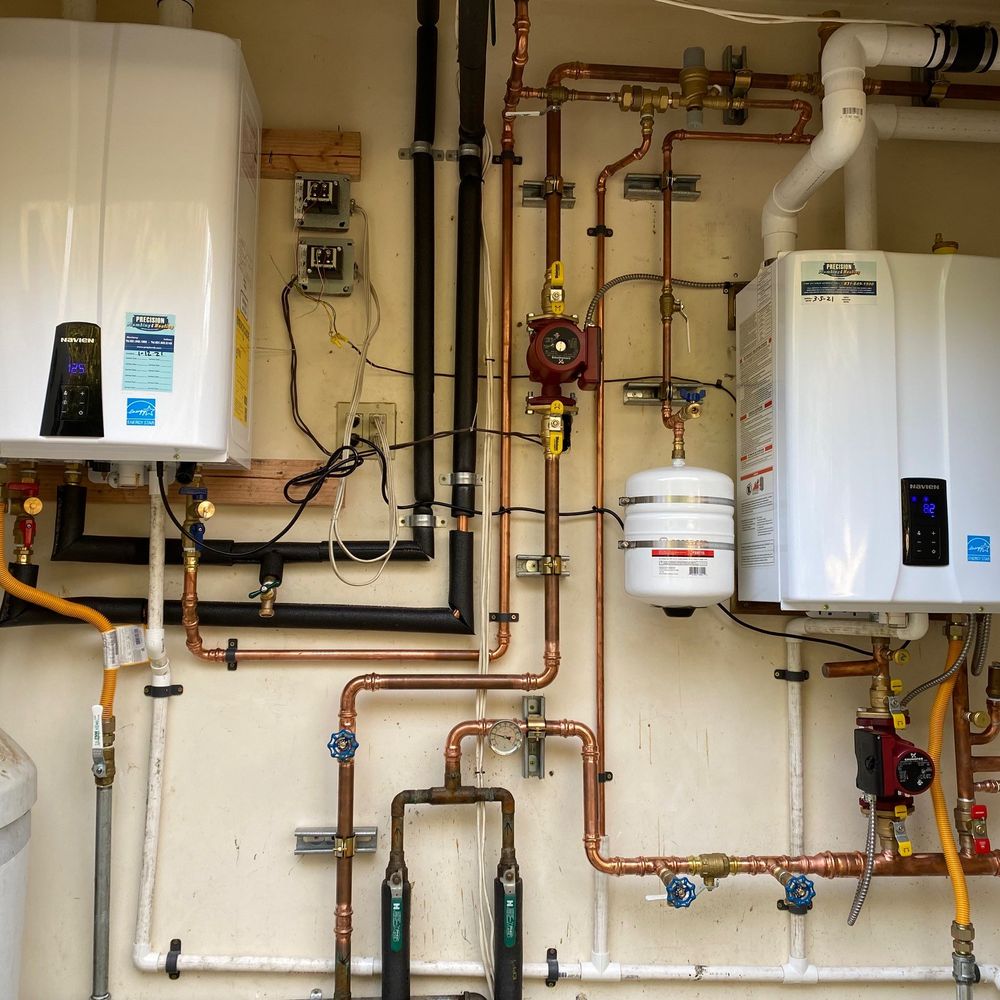

Podłączenie rozdzielacza do kotła i pompy
Zabezpieczenia i regulacja przepływu
Po zamocowaniu rozdzielacza na ścianie za pomocą uchwytów regulowanych, podłącz stronę zasilającą do kotła gazowego, np. Viessmann Vitodens. Ustaw zawory mieszające na 35-45°C dla podłogówki. Instalacja kolektora grzewczego z siłownikami wymaga podłączenia sterownika 230V do termostatów pokojowych. Przepływ na obieg reguluj zaworami ręcznymi na 1,5-2 l/min. Testuj system pod ciśnieniem 4 bar przez 30 minut – brak spadku wskazuje na szczelność. W ostatnim roku normy UE zaostrzyły wymagania co do energooszczędności, skracając straty ciepła o 15%.
Ustawienie przepływomierzy i regulacja temperatury w poszczególnych obiegach zapewnia optymalną pracę instalacji grzewczej. Prawidłowe balansowanie hydrauliczne zapobiega nierównomiernemu rozkładowi ciepła, co umożliwia oszczędność energii nawet do 20%. W systemach z pompami obiegowymi podstawowe jest precyzyjne dostosowanie przepływu medium do wymagań każdego obiegu. Na przykład, w typowej instalacji domowej przepływ w grzejnikowym obiegu wynosi 0,1-0,3 l/s na sekcję.
Jak ustawić przepływomierze w obiegach grzewczych?
Proces zaczyna się od pomiaru rzeczywistego przepływu za pomocą ultradźwiękowych przepływomierzy, kalibrowanych z dokładnością ±2%. Następnie regulujemy zawory motylkowe lub kulowe, aż wielkość osiągnie projektowaną, np. 1,2 m³/h dla podłogówki. Ustawienie przepływomierzy wymaga stopniowego zamykania zaworów w najbardziej otwartym obiegu, by wyrównać ciśnienie. Właściwie, dla obiegów o długości 50 m, stosuje się korekcję o 5-10% na straty tarcia.

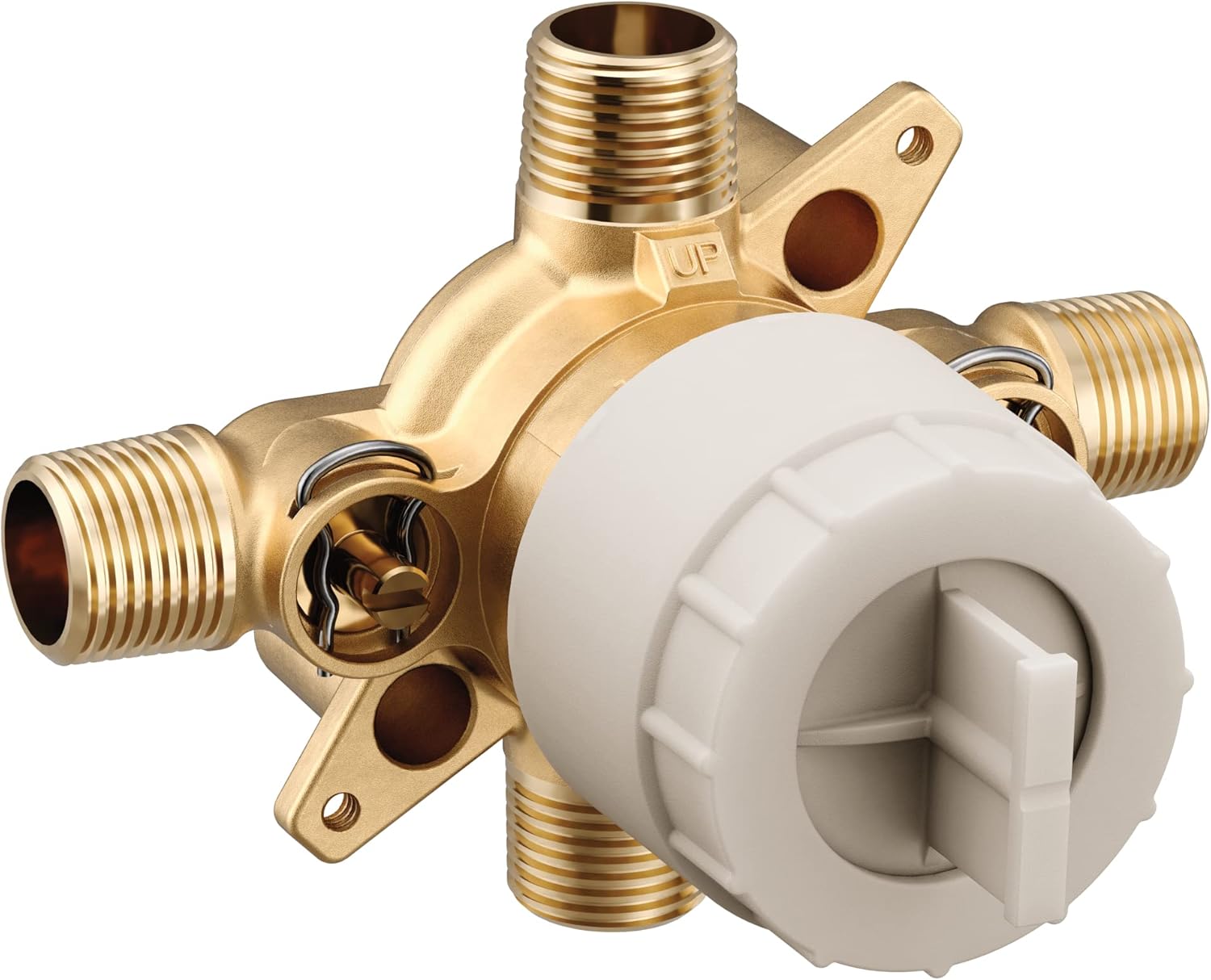

Innym etapem jest regulacja temperatury w poszczególnych obiegach. Używa się termostatów mieszających z siłownikami 230V, ustawiając temperaturę zasilania na 55°C i powrotu na 45°C dla komfortu. W systemach z buforem ciepła monitorujemy deltę T w zakresie 8-12°C, korygując pompę o prędkość 40-60%. To pozwala uniknąć przegrzewania w salonowym obiegu przy ogrzaniu łazienki.
Dlaczego regulacja temperatury wpływa na żywotność instalacji?
Niewłaściwa regulacja temperatury powoduje kawitację pomp i osad wapienny w rurach, skracając ich trwałość o 30%. W instalacjach z ostatniego roku, wyposażonych w regulatory pogodowe, automatyczna korekta na podstawie temperatury zewnętrznej -10°C utrzymuje stabilność. Praktycy zalecają coroczne weryfikacje z protokołem pomiarowym, pilnującym spadek ciśnienia poniżej 0,5 bara.
