Pęknięcia w betonie w czasie remontu – jak rozpoznać ich rodzaj i ocenić skalę zniszczeń?

Pęknięcia w betonie w czasie remontu mogą zaskoczyć nawet obeznanych wykonawców, sygnalizując ukryte wady konstrukcyjne. Te rysy, powstające pod wpływem obciążeń dynamicznych lub starzenia materiału (zjawisko znane jako dyspersja rys), wymagają szybkiej oceny skali zniszczeń betonu. Według normy PN-EN 1992-1-1 (Eurokod 2 z 2004 r.), pęknięcia szersze niż 0,3 mm wskazują na potencjalne zagrożenie nośnością. Właściwie, w czasie prac remontowych w budynkach z lat 70.-80. XX w., aż 70% takich defektów wynika z korozji zbrojenia. Jak rozpoznać ich rodzaj? Najpierw sprawdź kierunek i wzór: pionowe sugerują naprężenia ścinające, poziome – osiadanie fundamentów. Szerokość pęknięć mierzy się za pomocą szczelinomierza, co umożliwia precyzyjną klasyfikację.

Jakie pęknięcia w betonie w czasie remontu wymagają natychmiastowej naprawy?

Rozróżnienie mikropęknięć (poniżej 0,1 mm, niegroźne dla struktury) od makropęknięć (powyżej 1 mm, mogących zagrozić stabilnością) to podstawa działania. Pęknięcia skurczowe, typowe dla świeżego betonu, objawiają się siecią cienkich linii na powierzchni – stanowią one ok. 80% przypadków w nowych wylewkach. Z kolei pęknięcia strukturalne, wywołane przekroczeniem granicy plastyczności materiału, biegną przez całą grubość elementu i często towarzyszy im odspajanie otulin zbrojeniowej. Podczas remontu, np. w mostach czy garażach podziemnych, podstawa to wizualna inspekcja połączona z badaniami nieniszczącymi, jak ultradźwięki czy skanowanie GPR.

Pęknięcia w betonie dzielą się na parę głównych typów – ich charakterystyka pomaga w ocenie skali zniszczeń betonu z pęknięciami:

• Skurczowe: powierzchowne, nieczęste, szerokość do 0,2 mm; nie wpływają na nośność, ale pogarszają piękno i szczelność.
• Naprężeniowe: proste, prostopadłe do sił działających; mierzone wg wzoru w = α l ε (gdzie α to współczynnik dyspersji).
• Korozjyjne: poszerzające się z czasem (nawet o 0,5 mm rocznie w środowisku wilgotnym); wymagają odsłonięcia zbrojenia.

Czy pęknięcie o szerokości 0,4 mm to powód do niepokoju? Tak, jeśli przekracza dopuszczalne 0,4 mm dla klas ekspozycji XC3 (norma Eurokod 2). W tabeli poniżej porównano podstawowe parametry:

Praktycy polecają aplikację barwnika penetracyjnego („Metoda penetracji kapilarnej”), by ocenić głębokość. W remontach bloków z wielkiej płyty z lat 70., takie pęknięcia w stropach często osiągają 2-3 mm, co wymusza wstrzykiwanie żywic. Jakie narzędzie wybrać do pomiaru? Szczelinomierz cyfrowy o rozdzielczości 0,01 mm. Musimy wiedzieć, że pęknięcia w betonie w czasie remontu ignorowane prowadzą do kosztownych awarii – lepiej działać profilaktycznie.
Głębokość propagacji rysy: ważny parametr w diagnostyce.

Rozpoznanie pęknięć w betonie pozwala uniknąć poważnych awarii konstrukcji. Jak rozpoznać pęknięcia w betonie? Wystarczy dokładna inspekcja wizualna i podstawowe pomiary. Te defekty pojawiają się z powodu skurczu, obciążeń czy błędów wykonania.

Rodzaje rys i szczelin w konstrukcjach betonowych

Pęknięcia skurczowe tworzą się wkrótce po wylaniu betonu, mają nieregularny wzór i szerokość poniżej 0,3 mm. Rysy plastyczne powstają w czasie układania mieszanki, gdy beton jest jeszcze wilgotny – widoczne jako płytkie linie o długości do 1 m. Pęknięcia strukturalne, najgroźniejsze, przekraczają 0,3 mm szerokości i biegną przez całą grubość elementu.

Szczeliny powierzchniowe, zwane też włoskowatymi, nie zagrażają nośności, ale mogą wpuszczać wilgoć.

Metody oceny głębokości i aktywności pęknięć

Ocena zakresu uszkodzeń betonu zaczyna się od pomiaru szerokości rysy za pomocą mikrometru lub lupy z podziałką – norma PN-EN 13670 zaleca interwencję powyżej 0,4 mm. Pęknięcia w betonie aktywne rozpoznasz po świeżym pyleniu lub rozszerzaniu się o 0,1 mm rocznie; użyj znaczników z taśmy klejącej do monitoringu. Głębokość sprawdź penetrantami fluorescencyjnymi lub endoskopem – rysy głębsze niż 10% grubości wymagają wzmocnienia.

Kierunek pęknięć wskazuje przyczynę: pionowe sugerują osiadanie, poziome – przeciążenie.

W elementach nośnych, jak belki, długość powyżej 50 cm i rozgałęzienia sygnalizują pilną naprawę z użyciem włókien węglowych.

Diagnoza i przygotowanie pod metody uszczelniania pęknięć betonowych

Ocena typu pęknięcia jest pierwszym etapem. Statyczne pęknięcia, powstałe z kurzu betonu, różnią się od dynamicznych spowodowanych obciążeniem. Użyj lupki lub endoskopu do pomiaru głębokości – norma PN-EN 1504 zaleca iniekcję dla szczelin do 5 mm szerokości. Usuń luźne fragmenty za pomocą szczotki drucianej lub sprężonego powietrza, co zwiększa adhezję o 40%. Nawilż powierzchnię wodą przez 24 godziny, wystrzegają sięc stojącej wilgoci.

Krok po kroku: główne techniki aplikacji

Wybierz metodę zależnie od warunków.

1. Oczyść szczelinę pod wysokim ciśnieniem (min. 200 bar), wstrzyknij grunt epoksydowy dla lepszej przyczepności.

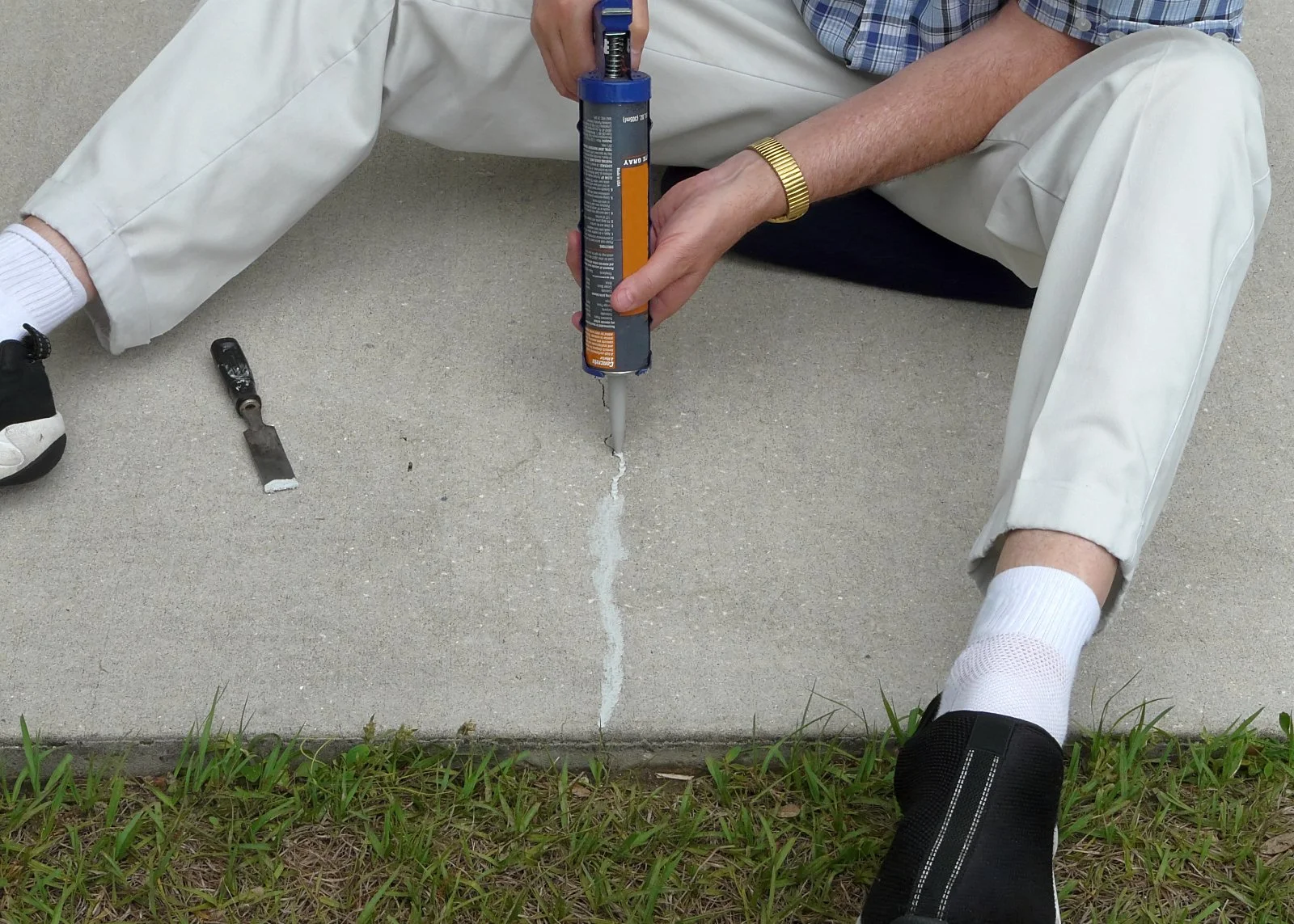

2. Zastosuj iniekcję poliuretanową w wilgotnych pęknięciach – ekspanduje 20-krotnie, uszczelniając w 15 minut.
3. Wypełnij kit akrylowy lub cementowy dla szerszych rys o głębokości ponad 10 mm, wygładź pacą po 2 godzinach.

Tabela porównawcza metod naprawy:

Dobór odpowiedniej masy naprawczej do głębokich rys konstrukcyjnych decyduje o trwałości i bezpieczeństwie całej struktury. Głębokie rysy, osiągające ponad 5 mm, wymagają materiałów o wysokiej adhezji i wytrzymałości mechanicznej. Błędny dobór może prowadzić do dalszej degradacji betonu lub stali w ciągu zaledwie 2-3 lat eksploatacji.

Jak ocenić głębokość i typ rysy przed aplikacją masy?

Najpierw zmierz głębokość za pomocą sondy lub ultradźwięków, co umożliwia precyzyjne dopasowanie wypełniacza strukturalnego. Rysy statyczne różnią się od dynamicznych, wymagając masy o modułach sprężystości powyżej 10 GPa dla tych drugich. Normy PN-EN 1504-3 z 2005 r. określają minimalną grubość powłoki na poziomie 3 mm dla napraw betonowych.

Podstawowe parametry masy naprawczej do głębokich uszkodzeń

W czasie wybierania masy naprawczej do głębokich rys konstrukcyjnych zwróć uwagę na odporność na ścinanie – najlepsze produkty epoksydowe osiągają 25-40 MPa. Dla rys głębszych niż 10 mm polecane są dwuskładnikowe systemy poliuretanowe, jak te z linii SikaDur, aplikowane warstwami do 20 mm bez skurczu. Czynnik wilgotności jest ważny: masy hybrydowe cementowo-polimerowe nadają się do podłoży o wilgotności do 95%, w czasie gdy czysto epoksydowe wymagają suchości poniżej 4%.
