Belki sufitowe w budowie domu to drewniane lub stalowe elementy nośne podtrzymujące strop i podłogę górną. Najczęściej z drewna sosnowego o przekroju 5×15 cm do 10×20 cm, zależnie od rozpiętości do 5 m. Rozstawia się je co 50-80 cm, mocując na ścianach nośnych. Zapewniają sztywność, przenoszą obciążenia (do 300 kg/m²). Wymagają impregnacji przeciw wilgoci i szkodnikom, zgodnie z normą PN-EN 1995-1-1.
Belki stropowe stanowią fundament trwałości każdego domu jednorodzinnego, decydując o nośności i bezpieczeństwie konstrukcji. Prawidłowy projekt rozstawu i montaż tych elementów zapobiega pęknięciom, ugięciom czy awariom stropu. W Polsce, zgodnie z normą PN-EN 1995-1-1 (Eurokod 5), dla belek drewnianych z klasy C24 rozstaw wynosi zazwyczaj 45-60 cm, co umożliwia obciążenie użytkowe do 2,5 kN/m². Belki prefabrykowane, jak powszechne Teriva, umożliwiają rozpiętość do 7,5 m przy wysokości 20-30 cm. Wybranie zależy od rozpiętości przęsła (najczęściej 4-6 m w domach murowanych) i materiału – drewno, beton czy stal. Ignorowanie tych zasad grozi przekroczeniem ugięcia L/300, co dyskwalifikuje konstrukcję w czasie odbioru przez inspektora nadzoru budowlanego. Jak zaprojektować rozstaw belek stropowych, by zaspokoić wymagania PN-B-03264?
Jak obliczyć odpowiedni rozstaw belek stropowych w domu jednorodzinnym?
Projektowanie rozstawu belek stropowych zaczyna się od analizy obciążeń: stałych (waga stropu ok. 150-250 kg/m²) i zmiennych (meble, ludzie – do 2 kN/m²). Użyj oprogramowania jak Robot Structural Analysis lub tabel z Eurokodu 5, gdzie dla belek o przekroju 5×20 cm z drewna sosnowego dopuszczalny rozstaw to 50 cm przy rozpiętości 5 m. Moment bezwładności (I) musi przekraczać 2000 cm⁴, by uniknąć wibracji. W domach pasywnych (np. według standardu NF15-100) stosuje się gęstszy rozstaw 40 cm dla lepszej izolacji akustycznej. Frazy takie jak „prawidłowy rozstaw belek stropowych w murowanym domu” podkreślają potrzebę integracji z ścianami nośnymi. Wiedziałeś, że błędny rozstaw zwiększa koszt poprawek o 20-30%?
Ważne czynniki wpływające na projekt rozstawu:
- Nośność gruntu pod fundamentami (min. 100 kPa dla gruntów klasy 3).
- Rodzaj stropu: drewniany (najtańszy, montaż w 1 dzień) vs. betonowy (trwalszy, ale cięższy).
- Obciążenie śniegiem strefy II (1,2 kN/m² wg PN-EN 1991-1-3).
- Wysokość budynku: do 2 kondygnacji rozstaw 60 cm, powyżej – 45 cm.
- Materiał belek: klejone drewno (GL24h) vs. lite (C18).
- Integracja z instalacjami: przerwy na rury co 1 m.

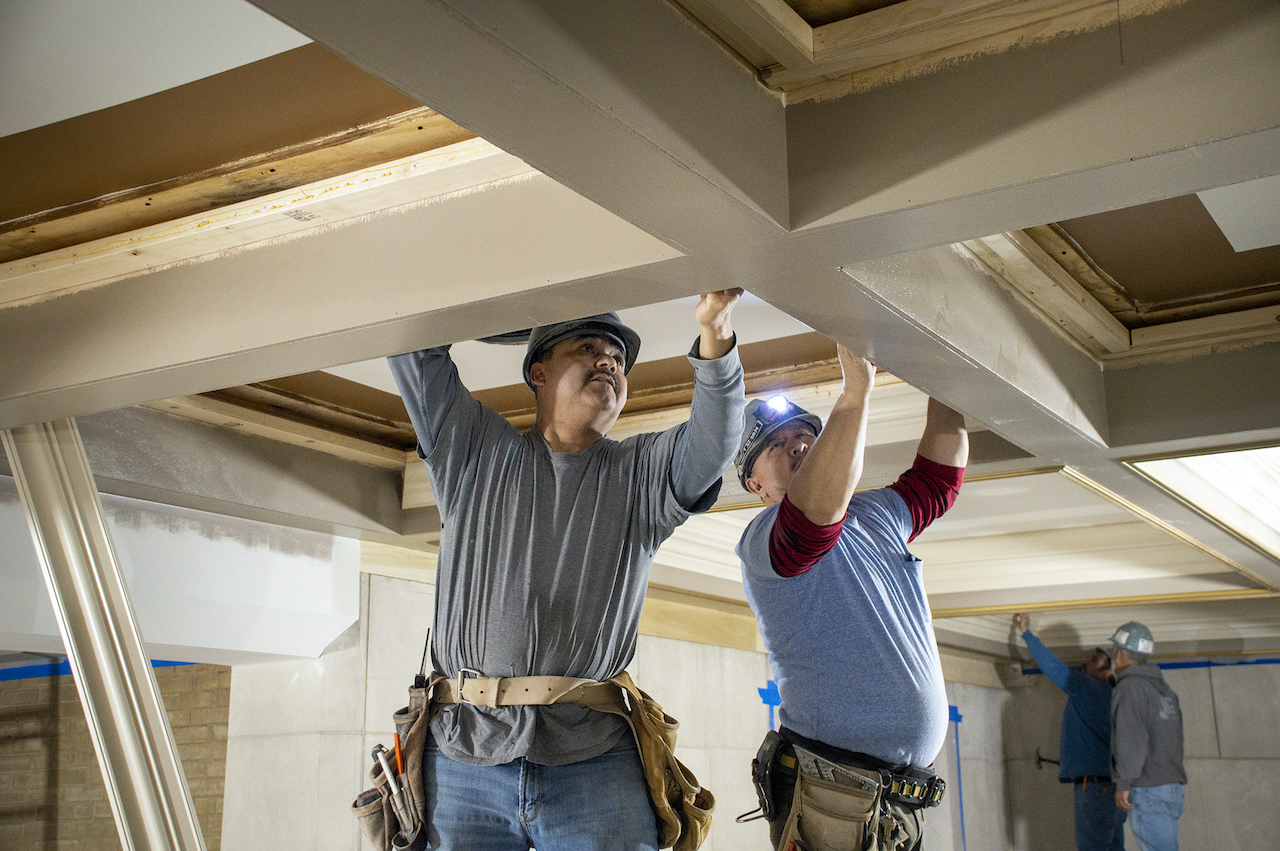

Montaż konstrukcji stropowej – informacje dla ekipy budowlanej
Montaż belek stropowych wymaga precyzji: najpierw wypoziomuj podwaliny na murze (błąd <2 mm/m), potem ułóż belki prostopadle do ścian nośnych z dylatacją 2-3 mm na końcach. Użyj stalowych łączników typ MTP lub gwoździ karbowanych (ø4 mm, dł. 100 mm) wg ETA-09/0016. W domach z r. (po nowelizacji WT 2021) obowiązkowe jest kotwienie co 1,5 m śrubami ø12 mm. Belki nośne stropu układa się na bloczkach betonowych (szer. 24 cm), a szczeliny wypełnia taśmą uszczelniającą. Dla konstrukcji drewnianych prefabrykowanych jak Teriva Plus czas montażu to 4-6 godz./100 m². Omijaj cięcia belek na budowie – traci się 15% nośności.
| Materiał belek | Typowy rozstaw (cm) | Rozpiętość max (m) | Nośność (kN/m²) |
|---|---|---|---|
| Drewno lite C24 | 45-60 | 5,0 | 2,0 |
| Drewno klejone | 50-70 | 7,0 | 3,0 |
| Teriva | 60-80 | 7,5 | 2,5 |
| Beton prefabr. | 100-120 | 8,0 | 5,0 |
| Stalowe | 80-100 | 10,0 | 4,0 |
Pamiętaj o wentylacji pod stropem (min. 2 cm szczelina), by uniknąć kondensacji. „Montaż belek stropowych ” to podstawa sukcesu: od pomiaru po próbne obciążenie 1,5-krotne.
Belki stropowe to podstawa solidnej konstrukcji domu, decydująca o nośności i bezpieczeństwie stropów. Jak zaprojektować belki stropowe, aby wytrzymały obciążenia użytkowe do 250 kg/m²? Najpierw określ rozpiętość przęsła – dla drewna klasy C24 standardowo do 6 metrów bez podpór pośrednich. Oblicz przekrój na podstawie norm PN-EN 1995-1-1, pilnując obciążenia stałe (płyta OSB) i zmienne (meble, ludzie).
Zasady projektowania belek nośnych w domu jednorodzinnym
Wybierz materiał: drewno sosnowe lub modrzewiowe dla stropów drewnianych, stalowe dwuteowniki dla większych rozpięć. Rozstaw belek stropowych wynosi zazwyczaj 45-62 cm, co zmniejsza ugięcia poniżej L/300 (L to długość przęsła). Użyj programów jak Robot Structural lub ręcznych tabel wytrzymałościowych. Dodaj impregnację przeciw wilgoci i owadom – klasy AB według PN-EN 350. Przykładowo, belka 10×20 cm na 4 m rozpiętości przenosi 3,5 kN/m.
Krok po kroku: montaż belek stropowych

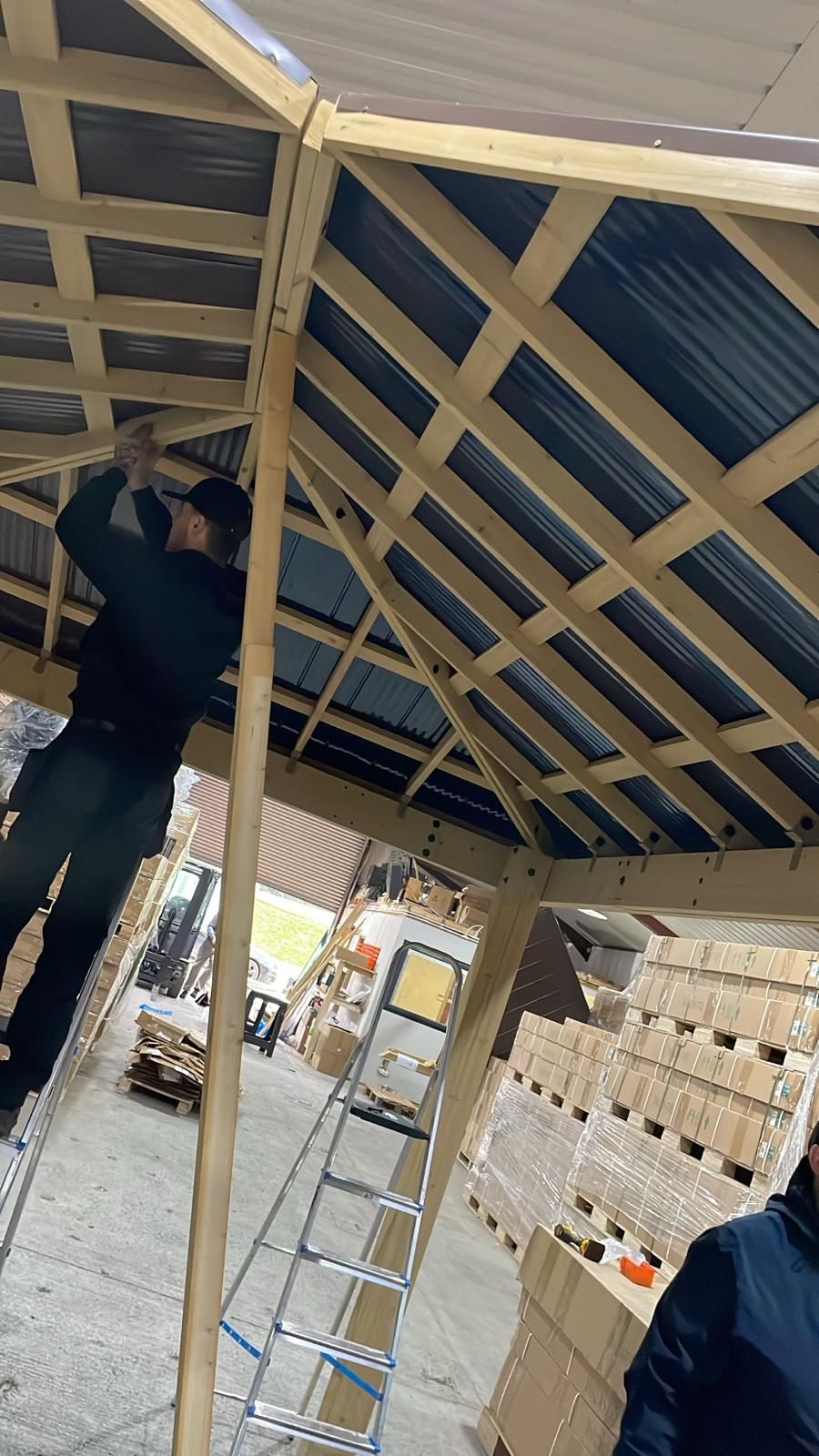

Przygotuj podłoże: wyrównaj ściany nośne i belkowanie wieńcowe. Montaż belek stropowych zaczyna się od kotwienia na kotwach kątowych M12 co 1 m. Ustaw belki poziomo za pomocą libeli laserowej, z luzem dylatacyjnym 2-3 mm na końcach. Wypełnij przestrzenie wełną mineralną o gęstości 40 kg/m³ dla izolacji akustycznej. Zabezpiecz przed wilgocią taśmą uszczelniającą.
Sprawdź stateczność boczną klinami drewnianymi. Dla stropów żelbetowych belki stalowe montuj spawami lub śrubami klasy 8.8. Testuj obciążeniem próbnym 1,5 raza normy przed tynkowaniem.
Belki sufitowe stanowią podstawowy element nośny w konstrukcjach stropowych budownictwie mieszkaniowym. Ich dobór wpływa na wytrzymałośćizolacyjność i piękno pomieszczeń. W domach jednorodzinnych i blokach mieszkalnych rodzaje belek sufitowych decydują o ekonomice budowy.
Drewniane konstrukcje nośne ogólnie
Belki sufitowe drewniane, zwane też stropowymi, dominują w Polsce w belkach sufitowych w budownictwie mieszkaniowym jednorodzinnym – według informacji GUS z 2022 r. aż 45% nowych domów wykorzystuje je dzięki normie PN-EN 1995-1-1. Produkowane z drewna iglastego lub klejonego warstwowo (GLT), osiągają rozpiętość do 12 metrów. Są lekkie, łatwe w montażu i ekologiczne. Idealne do stropów w domach drewnianych lub murowanych.
Stalowe belki – gdy liczy się wytrzymałość?
Stalowe belki sufitowe, takie jak ceowniki czy dwuteowniki, stosuje się w obiektach o większej rozpiętości, np. do 20 metrów. Norma PN-EN 1993-1-1 reguluje ich projektowanie. W blokach z lat 70. XX wieku w Polsce często wzmacniały stropy prefabrykowane.
Główne zalety belek prefabrykowanych:
- Szybki montaż – oszczędność do 30% czasu budowy.
- Wysoka nośność – nawet 500 kN/m dla betonowych.
- Redukcja odpadów – precyzyjne cięcie w fabryce.
- Swoboda w modernizacjach – łatwa adaptacja pod instalacje.
Betonowe belki sufitowe prefabrykowane zyskują renomę w niskich blokach, np. w systemach typu W70. Belki sufitowe drewniane w domach jednorodzinnych łączą tradycję z nowoczesnością, minimalizując mostki termiczne. W r. ich cena oscyluje wokół 150-300 zł/mb, zależnie od gatunku drewna.
| Rodzaj belki | Rozpiętość max (m) | Waga (kg/m) | Koszt orientacyjny (zł/m) |
|---|---|---|---|
| Drewniana | 12 | 20-40 | 150-250 |
| Stalowa | 20 | 50-100 | 200-400 |
| Betonowa | 15 | 200-400 | 250-500 |
Wybranie między belkami drewnianymi czy stalowymi do stropu międzykondygnacyjnego zależy od wielu kwestii, np. obciążenie, budżet i wymagania izolacyjne. Drewniane konstrukcje proponują naturalną lekkość, ważąc nawet 5-7 razy mniej niż stalowe odpowiedniki, co ułatwia montaż i redukuje obciążenie fundamentów. Stalowe belki, wykonane z profili HEA lub IPE zgodnie z normą Eurokod 3, umożliwiają wyższą nośność – do 355 MPa dla stali S355. W domach jednorodzinnych o rozpiętości do 6 metrów drewno daje efekt znakomicie, w czasie gdy w budynkach wielorodzinnych stal lepiej radzi sobie z rozpiętościami powyżej 8 metrów.
Zalety belek drewnianych w konstrukcjach stropowych
Belki drewniane z klasy C24 lub GL28h wykazują doskonałą izolację akustyczną, tłumiąc hałas o 30-40 dB lepiej niż stal bez dodatkowej izolacji. Ich cena wynosi średnio 250-450 zł za metr bieżący, co czyni je ekonomicznym wyborem do stropu międzykondygnacyjnego w budownictwie mieszkaniowym. Montaż jest szybki – jedna ekipa układa 50-70 m² dziennie – i nie wymaga specjalistycznego sprzętu spawalniczego.
Porównanie kosztów i trwałości belek do stropu
Koszty belek stalowych wahają się od 600 do 900 zł/m, ale ich trwałość przekracza 100 lat bez korozji przy cynkowaniu. Drewnoimpregnowane solami miedziowymi, wytrzymuje 50-70 lat w suchych warunkach. Wybranie zależy od lokalizacji – w wilgotnych klimatach stal omija pleśni, proponując wyższą odporność na wilgoć i szkodniki.
